| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | MIROC |
| प्रमाणन: | ISO |
| मॉडल संख्या: | QL50 डीटीएच हैमर |
| न्यूनतम आदेश मात्रा: | 1 |
|---|---|
| मूल्य: | बातचीत योग्य |
| पैकेजिंग विवरण: | लकड़ी की थाली |
| प्रसव के समय: | 25 दिन |
| भुगतान शर्तें: | टी / टी या एल / सी |
| आपूर्ति की क्षमता: | प्रति माह 20000 टुकड़े |
| लागू उद्योग: | ऊर्जा और खनन | सामग्री: | कार्बन स्टील |
|---|---|---|---|
| रंग: | हरा या अनुकूलित | आवेदन: | पानी का कुआं, खनन, उत्खनन |
| नाम: | डीटीएच हैमर | प्रयोग: | बोरहोल ड्रिलिंग |
| प्रमुखता देना: | Ql50 उच्च दबाव डीटीएच हथौड़ा,भूमिगत खनन उच्च दबाव डीटीएच हथौड़ा,छेद हथौड़ा नीचे ql50 |
||

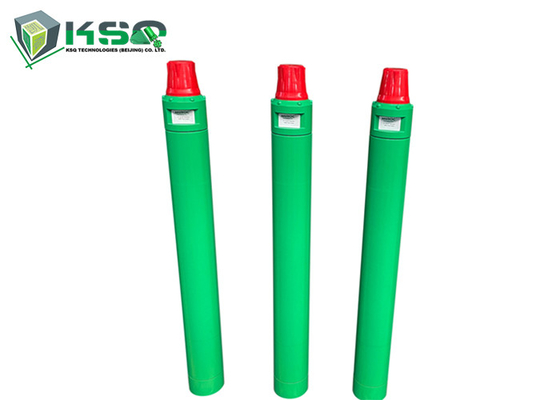

QL50 हाई प्रेशर डाउन द होल हैमर अंडरग्राउंड माइनिंग ब्रेकआउट बेंच डीटीएच हैमर ड्रिलिंग
विवरण
डीटीएच हथौड़ों में, रॉक ड्रिलिंग बिट शैंक की निरंतरता है, जिस पर रॉक ड्रिल पिस्टन सीधे हमला करता है।चूंकि पिस्टन ड्रिल बिट के सीधे संपर्क में है, थोड़ी ऊर्जा खो जाती है।यह डीटीएच हथौड़ों को छेद की लंबाई की परवाह किए बिना लगभग स्थिर प्रवेश दर देता है।
• छोटे से मध्यम आकार के ड्रिलिंग व्यास
• कम दबाव की सीमा में काम करता है, उथले से मध्यम छेद की लंबाई तक ड्रिलिंग करने में सक्षम है
| प्रोडक्ट का नाम | डीटीएच हैमर |
| सामग्री | मिश्र धातु इस्पात और टंगस्टन कार्बाइड |
| उपयोग | भूमिगत खनन, पानी का कुआँ, खनन, खदान आदि। |
| रंग | हरा और अन्य |
| उष्मा उपचार | पानी रखना |
| शंकु श्रृंखला | डीएचडी, कॉप, मिशन, एसडी, डीएचडी, बीआर, क्यूएल, बीआर, सीआईआर इत्यादि। |
| आवेदन | भारी निर्माण, अयस्क ड्रिलिंग, खनन, तेल और गैस, खदान |
| छेद | 60-305 मिमी |
| आकार | 2/3/4/5/6/7/8/9/10/12/14 इंच |
| फ़ायदा | उच्च प्रदर्शन और फैक्टरी मूल्य |
अनुप्रयोग
• भूमिगत खनन
• खदान बेंचिंग संचालन
• वाटर वेल ड्रिलिंग
प्रतिस्पर्धात्मक लाभ
• मुख्य हैमर घटक उच्च ग्रेड स्टील से निर्मित होते हैं और अत्याधुनिक सीएनसी मशीनरी और हीट ट्रीटमेंट का उपयोग करके संसाधित किए जाते हैं
विनिर्देश
| ब्लो ट्यूब के साथ बिट का उपयोग करने के लिए वाल्व के बिना 5 "हथौड़ा का वायु वितरण | ||||
| उत्पाद संरचना | भाग का विवरण | वजन (किग्रा) | भाग संख्या | |
 |
1 | शीर्ष उप | 13.7 | QL50-01 |
| 2 | टॉप सब की "ओ" रिंग | 0.015 | QL50-02 | |
| 3 | ब्रेकआउट रिंग | 0.15 | QL50-03 | |
| 4 | वाल्व जांचें | 1 | QL50-04 | |
| 5 | वसंत | 0.1 | QL50-05 | |
| 6 | संपीड़न बफर | 0.1 | QL50-06 | |
| 7 | वायु वितरक | 3.5 | QL50-07 | |
| 8 | आंतरिक सिलेंडर | 4.2 | QL50-08 | |
| 9 | पिस्टन | 19 | QL50-09 | |
| 10 | बाहरी सिलेंडर | 24.6 | QL50-10 | |
| 11 | निर्देशित आस्तीन | 0.9 | QL50-11 | |
| 12 | "ओ" स्टॉप रिंग की अंगूठी | 0.01 | QL50-12 | |
| 13 | स्टॉप रिंग | 0.4 | QL50-13 | |
| 14 | ड्राइव चक | 4.6 | QL50-14 | |
| 15 | ड्रिल की बिट | QL50-15 | ||
|
उत्पाद विशेषताएं:वाल्व रहित वायु वितरण हथौड़ा, अधिक विश्वसनीय अच्छी सीलबिलिटी, कोई पानी नहीं और पानी में हथौड़ा में प्रवेश करने से ड्रिलिंग नहीं होती है। आवेदन पत्र:सभी कामकाजी परिस्थितियों के लिए उपलब्ध, ओवरबर्डन और वाटर वेल ड्रिलिंग प्रोजेक्ट में उच्च प्रदर्शन। |
||||
|
तकनीकी मापदंड |
|||||||
|
लंबाई (बिट के बिना) |
वजन (बिट के बिना) |
बाहरी व्यास |
बिट शंक |
होल रेंज |
कनेक्शन थ्रेड (शीर्ष उप-ड्रिल पाइप) |
||
|
1156 मिमी |
73.0 किग्रा |
φ125 मिमी |
COP54 QL50 |
φ135mm-φ152mm |
API2 3/8" रेग API3 1/2" रेग |
||
|
कार्य का दबाव |
प्रभाव दर at17bar (संदर्भ) |
गति की सिफारिश की |
पुल बल की सिफारिश की |
संदर्भ वायु खपत (एम³/मिनट) |
|||
|
14बार |
17.2बार |
20.7बार |
24बार |
||||
|
10-25बार |
26 हर्ट्ज |
30-60 आरपीएम |
9.5kN |
12 |
15.4 |
18.7 |
22.3 |
|
मिश्रित बिट्स के तकनीकी पैरामीटर |
||||||||||||
|
सिर का आकार |
सिर के आकार की संख्या |
सिर का व्यास (मिमी) |
भाग संख्या |
संख्या x बटन व्यास (मिमी) |
बटन कोण |
फ्लशिंग छेदों की संख्या दीया। (मिमी) |
वजन (किग्रा) |
|||||
|
|
|
|
गेज बटन |
फ्रंट बटन |
||||||||
|
चपटा चेहरा |
उत्तल चेहरा |
अवतल चेहरा |
||||||||||
|
1 |
φ140 |
QL50-140CV7 |
7xφ18 |
3xφ14 |
4xφ15 |
/ |
38° |
2xφ20 |
15.1 |
|||
|
1 |
2 |
3 |
2 |
φ140 |
QL50-140FF8 |
8xφ16 |
8xφ14 |
/ |
/ |
38° |
2xφ20 |
15.3 |
|
|
|
|
3 |
φ146 |
QL50-146FF8 |
8xφ18 |
8xφ15 |
/ |
/ |
38° |
2xφ20 |
15.9 |
|
4 |
φ146 |
QL50-146CC8 |
8xφ18 |
4xφ15 |
/ |
3xφ14 |
38° |
2xφ20 |
15.8 |
|||
|
5 |
φ152 |
QL50-152FF8 |
8xφ18 |
8xφ15 |
/ |
/ |
38° |
2xφ20 |
16.4 |
|||
|
4 |
5 |
6 |
6 |
φ152 |
QL50-152CC8 |
8xφ18 |
4xφ16 |
/ |
4xφ14 |
38° |
2xφ20 |
16.2 |
प्रश्न: वितरण शर्तों के बारे में कैसे?
ए: भुगतान: टी / टी, एल / सी, वेस्टर्न यूनियन, अग्रिम में 30% जमा + शिपमेंट से पहले 70% शेष राशि।
प्र. न्यूनतमआदेश
ए: मात्रा: 1 टुकड़ा।
प्र. परिवहन
ए: डीएचएल / टीएनटी / फेडेक्स एक्सप्रेस, वायु, समुद्र, ट्रेन द्वारा।
क्यू: कैसे छूट के बारे में?
एक: कीमत उत्पादों और आदेश मात्रा पर आधारित है।
प्रश्न: क्या आप नमूना आदेश स्वीकार करते हैं?
एक: हाँ यकीन है, विवरण के लिए कृपया हमसे संपर्क करें।
प्रश्न: आपकी बिक्री के बाद सेवा के बारे में कैसे?
एक: एक निर्माता के रूप में, हम सभी समस्याओं और सवालों के लिए प्रौद्योगिकी समर्थन को बढ़ावा देने की पेशकश करते हैं।इसके अलावा, हम माल वापसी स्वीकार करते हैं या
गुणवत्ता की समस्या के लिए बदलें।
