| उत्पत्ति के प्लेस: | शान डोंग चीन (मुख्यभूमि) |
| ब्रांड नाम: | MIROC |
| प्रमाणन: | API |
| मॉडल संख्या: | NUMA 100 |
| न्यूनतम आदेश मात्रा: | एक टुकड़ा |
|---|---|
| पैकेजिंग विवरण: | कार्टन या लकड़ी का डिब्बा |
| प्रसव के समय: | 1-15 दिन |
| भुगतान शर्तें: | एल / सी, डी / ए, डी / पी, टी / टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति की क्षमता: | 8000 मोहरे प्रति माह |
| नाम: | डीटीएच हैमर | सामग्री: | टंगस्टन कार्बाइड और उच्च शक्ति मिश्र धातु इस्पात |
|---|---|---|---|
| प्रसंस्करण: | सीएनसी मिलिंग और मालिकाना गर्मी उपचार | श्रृंखला: | नुमा |
| रंग: | हरा, नीला, सुनहरा आदि | कनेक्शन धागा: | एपीआई 4 1/2 "रेग, एपीआई 5 1/2" रेग |
| बिट टांग: | नुमा 100 | फ़ायदा: | अच्छी गुणवत्ता |
| प्रमुखता देना: | नीचे छेद हथौड़ा,नीचे छेद हथौड़ा |
||

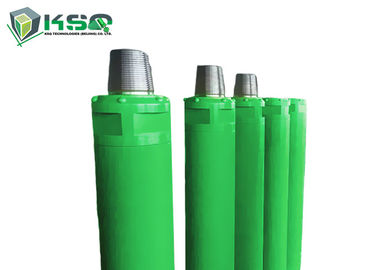

उच्च प्रदर्शन 10 इंच तेल और गैस के लिए असंतुलित ड्रिलिंग डीटीएच हथौड़ों
विशेषताएं
MIROC 3.5” – 36” (89mm – 914mm) से लेकर डाउन होल ड्रिल्स और डाउनहोल बिट्स की सबसे पूर्ण लाइनों में से एक प्रदान करता है, जो सभी रॉक ड्रिलिंग अनुप्रयोगों में चरम प्रदर्शन के लिए डिज़ाइन की गई हैं, जिनमें शामिल हैं लेकिन इन तक सीमित नहीं हैं;नींव और भू-तकनीकी ड्रिलिंग, खदानों और खानों में ब्लास्टहोल ड्रिलिंग, वाटरवेल और जियोथर्मल बोरहोल, तेल और गैस असंतुलित ड्रिलिंग, क्षैतिज दिशात्मक ड्रिलिंग, और उपयोगिता संचरण और वितरण रॉक सॉकेट.
|
उत्पाद का नाम |
डीटीएच हैमर |
|
सामग्री |
मिश्र धातु इस्पात और टंगस्टन कार्बाइड |
|
प्रयोग करना |
भूमिगत खनन, पानी का कुआँ, खनन, खदान आदि। |
|
रंग |
हरा और अन्य |
|
उष्मा उपचार |
पानी रखना |
|
शंकु श्रृंखला |
डीएचडी, कॉप, मिशन, एसडी, डीएचडी, बीआर, क्यूएल, बीआर, सीआईआर इत्यादि। |
|
आवेदन |
भारी निर्माण, अयस्क ड्रिलिंग, खनन, तेल और गैस, खदान |
|
छेद |
60-305 मिमी |
|
आकार |
2/3/4/5/6/7/8/9/10/12/14 इंच |
|
फ़ायदा |
उच्च प्रदर्शन और फैक्टरी मूल्य |
| उत्पाद संरचना | भाग विवरण | वजन (किग्रा) | भाग संख्या |
 |
1 शीर्ष उप | 34.6 | एसडी10-01 |
| 2 "ओ" शीर्ष उप की अंगूठी | 0.02 | एसडी10-02 | |
| शीर्ष उप के 3 ब्रेकआउट रिंग | 0.35 | एसडी10-03 | |
| 4 वावेल की जाँच करें | 0.90 | एसडी10-04 | |
| 5 वसंत | 0.10 | एसडी10-05 | |
| 6 एयर डिस्ट्रीब्यूटर | 6.40 | एसडी10-06 | |
| 7 आंतरिक सिलेंडर | 6.30 | एसडी10-07 | |
| 8 पिस्टन | 41.5 | एसडी10-08 | |
| 9 बाहरी सिलेंडर | 65.5 | एसडी10-09 | |
| 10 रिटेनिंग रिंग | 0.60 | एसडी10-10 | |
| स्टॉप रिंग की 11 "ओ" रिंग | 0.02 | एसडी10-11 | |
| 12 स्टॉप रिंग | 1.20 | एसडी10-12 | |
| 13निर्देशित आस्तीन | 5.00 | एसडी10-13 | |
| 14 ड्राइव चक का ब्रेकआउट रिंग | 0.35 | एसडी10-14 | |
| 15 ड्राइव चक | 13.60 | एसडी10-15 | |
| 16 ड्रिल बिट | एसडी10-16 | ||
| उत्पाद सुविधाएँ: वाल्व रहित वायु वितरण हथौड़ा, अधिक विश्वसनीय, अच्छी सीलबिलिटी, कोई पानी नहीं और पानी में प्रवेश करने वाले इंटि हैमर में ड्रिलिंग मौजूद है। आवेदन: सभी काम करने की स्थिति के लिए उपलब्ध, ओवरबर्डन और वाटर वेल ड्रिलिंग प्रोजेक्ट में उच्च प्रदर्शन। |
|||
|
लंबाई |
वज़न |
बाहरी व्यास |
बिट शंक |
होल रेंज |
कनेक्शन थ्रेड (शीर्ष उप-ड्रिल पाइप) |
||
|
1520 मिमी |
290 किग्रा |
ɸ226mm |
एसडी10 |
ɸ254-ɸ311mm |
एपीआई 4 1/2 "आरईजी एपीआई 5 1/2 "आरईजी |
||
|
कार्य का दबाव |
14बार पर प्रभाव दर (संदर्भ) |
गति की सिफारिश की |
पुल बल की सिफारिश की |
संदर्भ वायु खपत (एम 3 / मिनट) |
|||
|
20-30बार |
18 हर्ट्ज |
320-45 आरपीएम |
21kN |
10बार |
18बार |
21बार |
24बार |
|
22 |
40 |
48 |
55 |
||||
सही हथौड़े का चयन
डीटीएच ड्रिलिंग के लिए छेद के आकार की इष्टतम सीमा 90 मिमी (3.5") से 254 मिमी (10") है।छोटे छेद आमतौर पर टॉपहैमर ड्रिल रिग्स का उपयोग करके ड्रिल किए जाते हैं, और बड़े छेद आमतौर पर रोटरी ड्रिल रिग्स का उपयोग करते हैं।
फ़ायदा
• उद्योग के अग्रणी स्थिरता
• पैठ की बकाया दर
• सरल डिजाइन क्षेत्र रखरखाव के लिए अनुमति देता है
• कम हवा की आवश्यकता के परिणामस्वरूप प्रति फुट कम लागत आती है
• अधिक कुशल और टिकाऊ आंतरिक डिजाइन
• रॉक ड्रिल का उच्च आवृत्ति संचालन कम कंपन प्रदान करता है
डीटीएच हैमर का तकनीकी मैनुअल
|
कम दबाव डीटीएच हैमर |
आदर्श |
ड्रिलिंग व्यास (मिमी) |
हथौड़ा लंबाई (मिमी) |
बाहरी व्यास (मिमी) |
कार्यरत दबाव (एमपीए) |
वायु उपभोग (एम3/मिनट) |
टॉर्कः (एनएम) |
प्रभाव आवृत्ति (एन / मिनट) |
|
1 |
डीटीएच65बी |
ø68 - 70 |
745 |
ø61.2 |
0.5 - 0.7 |
2.5 |
51 |
≥810 |
|
2 |
डीटीएच70 |
ø72 - 74 |
803 |
ø67.2 |
0.5 - 0.7 |
3 |
70 |
≥810 |
|
3 |
डीटीएच76 |
ø74 - 76 |
766 |
ø67.2 |
0.5 - 0.7 |
3 |
75 |
≥810 |
|
4 |
डीटीएच80 |
ø80 - 82 |
796 |
ø72 |
0.5 - 0.7 |
5 |
81 |
≥800 |
|
5 |
डीटीएच80-द्वितीय |
ø75 - 80 |
756 |
ø67 |
0.5 - 0.7 |
3 |
75 |
≥810 |
|
6 |
डीटीएच80एक्स |
ø80 - 82 |
756 |
ø72 |
0.5 - 0.7 |
4.5 |
75 |
≥800 |
|
7 |
डीटीएच80एक्सडी |
ø80 - 90 |
735 |
ø74 |
0.5 - 0.7 |
5.5 |
85 |
≥800 |
|
8 |
डीटीएच90 |
ø90 - 130 |
796 |
ø80.2 |
0.5 - 0.7 |
6 |
110 |
≥820 |
|
9 |
डीटीएच90-आई |
ø90 - 130 |
796 |
ø80 |
0.5 - 0.7 |
5.5 |
120 |
≥820 |
|
10 |
डीटीएच110 |
ø110 - 150 |
838 |
ø98 |
0.5 - 0.7 |
1 1 |
180 |
≥830 |
|
1 1 |
डीटीएच150 |
ø150 - 185 |
908 |
ø137 |
0.5 - 0.7 |
17 |
340 |
≥800 |
|
12 |
डीटीएच170 |
ø170 - 250 |
1023 |
ø156 |
0.5 - 0.7 |
19.5 |
420 |
≥790 |
|
उच्च दबाव डीटीएच हैमर |
आदर्श |
ड्रिलिंग व्यास (मिमी) |
हथौड़ा लंबाई (मिमी) |
बाहरी व्यास (मिमी) |
कार्यरत दबाव (एमपीए) |
वायु उपभोग (एम3/मिनट) |
टॉर्कः (एनएम) |
प्रभाव आवृत्ति (एन / मिनट) |
|
1 |
डीटीएच330 |
ø82 - 85 |
867 |
ø71 |
0.8 - 2.1 |
3 - 12 |
150 |
≥800 |
|
2 |
डीटीएच335 |
ø90 - 93 |
908 |
ø81 |
0.8 - 2.1 |
4.3 - 14.2 |
205 |
950 - 1500 |
|
3 |
डीटीएच340 |
ø105 - 130 |
1052 |
ø92 |
0.8 - 2.1 |
3.5 - 18 |
304 |
≥800 |
|
4 |
डीटीएच345 |
ø105 - 130 |
1034 |
ø98 |
0.8 - 2.1 |
3.5 - 15 |
335 |
≥800 |
|
5 |
डीटीएच345के |
ø110 - 130 |
994 |
ø98 |
0.8 - 2.1 |
3.5 - 15 |
400 |
≥820 |
|
6 |
डीटीएच350 |
ø130 - 152 |
1387 |
ø114 |
0.8 - 2.1 |
5.7 - 18 |
590 |
810 - 1470 |
|
7 |
डीटीएच355 |
ø130 - 152 |
1220 |
ø124 |
0.8 - 2.1 |
6.5 - 18 |
700 |
810 - 1500 |
|
8 |
डीटीएच355के |
ø130 - 152 |
1098 |
ø124 |
0.8 - 2.1 |
4.5 - 18 |
800 |
840 - 1500 |
|
9 |
डीटीएच360 |
ø152 - 305 |
1450 |
ø136 |
0.8 - 2.1 |
8.5 - 25 |
822 |
820 - 1475 |
|
10 |
डीटीएच380 |
ø203 - 350 |
1551 |
ø181 |
0.8 - 2.1 |
12 - 31 |
1560 |
860 - 1510 |
|
1 1 |
डीटीएच3120 |
ø302 - 508 |
1934 |
ø275 |
0.8 - 2.1 |
14 - 45 |
2410 |
980 - 1446 |
