उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | MIROC DTH Rock Drilling Tools |
प्रमाणन: | API |
मॉडल संख्या: | QL Series DTH Hammer |
न्यूनतम आदेश मात्रा: | 1 Piece DTH Hammer |
---|---|
मूल्य: | Negotiation |
पैकेजिंग विवरण: | लकड़ी के बक्से |
प्रसव के समय: | 10-15 दिनों |
भुगतान शर्तें: | एल/सी, टी/टी |
आपूर्ति की क्षमता: | प्रति माह 20,000 मोहरे |
उत्पाद का नाम: | डीटीएच हैमर | श्रृंखला: | क्यूएल सीरीज |
---|---|---|---|
बिट टांग: | क्यूएल4 क्यूएल5 क्यूएल6 क्यूएल8 | धागा: | एपीआई 3 1/2 '' रेग, एपीआई 2 7/8 '' रेग, एपीआई 2 7/8 '' अगर |
व्यास: | 99 मिमी-180 मिमी | लंबाई: | 1097 मिमी -1465 मिमी |
हाई लाइट: | नीचे छेद हथौड़ा,नीचे छेद हथौड़ा |

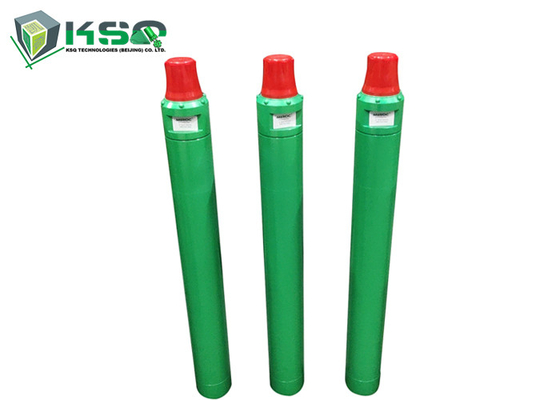

QL50 डाउन द होल माइनिंग वाटर वेल ड्रिलिंग डीटीएच हैमर
KSQ डाउन द होल ड्रिल बिट प्रीमियम गुणवत्ता मिश्र धातु इस्पात से निर्मित होते हैं जो टिकाउपन और पहनने की विशेषताओं के लिए होते हैं।
विशिष्ट ताप उपचार मानक और विशेष "तनाव राहत" प्रक्रियाएं लगातार प्रदर्शन सुनिश्चित करती हैं।
KSQ DTH हैमर बिट्स को अधिकतम प्रदर्शन और छेद की सफाई की क्षमता और उच्च प्रवेश दर के लिए डिज़ाइन किया गया है।
वर्तमान में, डीटीएच ड्रिलिंग टूल का व्यापक रूप से भूमिगत खनन, खदानों, हाइड्रोलिक और हाइड्रो-पावर इंजीनियरिंग, वाटर वेल ड्रिलिंग, मिनरल एक्सप्लोरेशन, एंकरिंग होल ड्रिलिंग, जियोथर्मल इंजीनियरिंग, सबवे खुदाई, एक अन्य सिविल इंजीनियरिंग में उपयोग किया जाता है।इसमें उच्च सपाटता, चिकनी छेद वाली दीवार, ड्रिल रॉड और हथौड़े की उच्च कठोरता, उच्च अक्षीय जोर से स्वतंत्र, ड्रिलिंग गहराई की कोई सीमा नहीं, उपकरणों की कम लागत और बनाए रखने में आसानी का लाभ है।dia.105mm-dia.254mm के ड्रिलिंग होल पर, बहुत सारे DTH ड्रिलिंग टूल्स का उपयोग किया जाता है।
विवरण |
वजन (किग्रा) |
|||
QL4 |
QL5 |
QL6 |
QL8 |
|
1. शीर्ष उप |
6.50 |
15.00 |
20.00 |
41.00 |
2. शीर्ष उप की ओ-रिंग |
0.01 |
0.02 |
0.02 |
0.02 |
3. ब्रेकआउट रिंग |
- |
- |
- |
0.30 |
4. चेक वाल्व |
0.42 |
1.00 |
1.00 |
1.50 |
5. वसंत |
0.04 |
0.10 |
0.10 |
0.10 |
6. संपीड़न बफर |
0.04 |
0.10 |
0.10 |
0.42 |
7. वायु वितरक |
2.20 |
3.50 |
6.00 |
13.00 |
8. आंतरिक सिलेंडर |
2.30 |
4.20 |
5.00 |
8.60 |
9. पिस्टन |
9.00 |
19.00 |
23.50 |
41.00 |
10. बाहरी सिलेंडर |
16.50 |
24.60 |
31.00 |
60.00 |
11. निर्देशित आस्तीन |
- |
0.90 |
1.00 |
2.20 |
12. स्टॉप रिंग की ओ-रिंग |
0.01 |
0.01 |
0.02 |
0.02 |
13. स्टॉप रिंग |
0.30 |
0.40 |
0.60 |
1.20 |
14. ब्रेकआउट रिंग |
- |
- |
- |
0.30 |
15. ड्राइव चक |
3.00 |
4.60 |
5.40 |
12.00 |
16. ड्रिल बिट |
9.50 |
15.50 |
24.60 |
35.00 |
क्यूएल (क्यूएल4 क्यूएल5 क्यूएल6 क्यूएल8) श्रृंखला डीटीएच हैमर तकनीकी पैरामीटर
तकनीकी डाटा | ||||
आदर्श | QL4 | QL5 | QL6 | QL8 |
लंबाई (बिट के बिना) | 1097 मिमी | 1156 मिमी | 1212 मिमी | 1465 मिमी |
वजन (बिट के बिना) | 41.00 किग्रा | 73.00 किग्रा | 95.00 किग्रा | 182.00 किग्रा |
बाहरी व्यास | φ99मिमी | φ126 मिमी | φ142mm, φ144mm, φ146mm, φ148mm | φ180मिमी |
बिट शंक | QL4 | QL5 | QL6 | QL8 |
होल रेंज | φ110 - φ135 मिमी | φ135- φ155 मिमी | φ155 - φ190 मिमी | φ195 - φ254 मिमी |
कनेक्शन थ्रेड | एपीआई 2 3/8 '' रेग | एपीआई 3 1/2 '' रेग, एपीआई 2 7/8 '' रेग | एपीआई 3 1/2 '' रेग, एपीआई 2 7/8 '' रेग, एपीआई 2 7/8 '' अगर | एपीआई 4 1/2 '' रेग |
कार्य का दबाव | 1.2 - 2.0 एमपीए | 1.3 - 2.3 एमपीए | 1.5 - 2.5 एमपीए | 1.5 - 3.0 एमपीए |
17 बार पर प्रभाव दर | 27 हर्ट्ज | 25 हर्ट्ज | 23 हर्ट्ज | 20 हर्ट्ज |
अनुशंसित रोटेशन स्पीड | 25 - 40 आर/मिनट | 25 - 40 आर/मिनट | 20 - 30 आर/मिनट | 15 - 25 आर/मिनट |
हवा की खपत | 1.0Mpa: 6 m³/ मिनट | 1.0Mpa: 9 m³/ मिनट | 1.0Mpa: 10 m³/ मिनट | 1.0Mpa: 15 m³/ मिनट |
1.8Mpa: 10 m³/ मिनट | 1.8Mpa: 15 m³/ मिनट | 1.8Mpa: 20 m³/ मिनट | 1.8Mpa: 26 m³/ मिनट | |
2.4Mpa: 15 m³/ मिनट | 2.4Mpa: 23 m³/ मिनट | 2.4Mpa: 28.5 m³/ मिनट | 2.4Mpa: 34 m³/ मिनट |
