उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | MIROC down the hole hammer drill tool |
प्रमाणन: | SGS certified, ISO |
मॉडल संख्या: | डीटीएच बटन बिट |
न्यूनतम आदेश मात्रा: | 1 मोहरे डीटीएच बटन ड्रिल बिट |
---|---|
मूल्य: | Negotiation |
पैकेजिंग विवरण: | गत्ते का डिब्बा या लकड़ी के बक्से |
प्रसव के समय: | 25 दिन |
आपूर्ति की क्षमता: | प्रति माह 20,000 मोहरे |
आवेदन: | वाटर वेल ड्रिलिंग, क्वारी ड्रिलिंग, कंस्ट्रक्शन रॉक ड्रिलिंग | हैमर टाइप: | RE345 |
---|---|---|---|

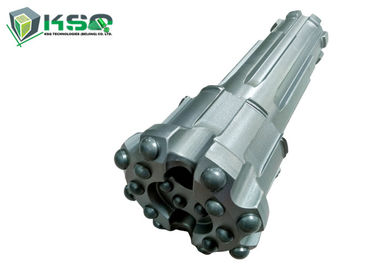

बिट व्यास: | 133 मिमी 140 मिमी 146 मिमी 152 मिमी 165 मिमी | नाम: | डीटीएच बटन बिट |
ड्रिल विधि: | डीटीएच (छेद नीचे) ड्रिलिंग | बटन दिआ: | 10x14mm, 9x16mm |
हाई लाइट: | मिलिंग ड्रिल बिट,dth hammer bits |
आरसी श्रृंखला रिवर्स संचलन डीटीएच हैमर और बिट
RC सीरीज रिवर्स सर्कुलेशन DTH हैमर हमारी कंपनी का नवीनतम विकसित उत्पाद है। यह मुख्य रूप से गहरी खोज ड्रिलिंग और अयस्क ग्रेड नियंत्रण के लिए उपयोग किया जाता है।
इसकी निम्नलिखित विशेषताएं हैं:
1. साधारण हथौड़ों के पिछले अनुभव के आधार पर, पुनरावृत्ति परिसंचरण हथौड़ा की सुविधाओं के साथ संयुक्त, अनुकूलित आंतरिक संरचना और आदर्श ऊर्जा हस्तांतरण, इस प्रकार तेजी से चिकनी और निरंतर नमूने के साथ हथौड़ों की श्रृंखला सुनिश्चित करना।
2. आंतरिक संरचना उच्च कठोरता के घटकों के साथ बहुत सरल है, इस प्रकार लंबे जीवन और हथौड़ा के आसान रखरखाव को सुनिश्चित करता है।
3. संग्रह ट्यूब एक इंटरग्रेक्टिव डिज़ाइन को गोद लेती है और इसे हथौड़े को काटे बिना बदला जा सकता है। Carburizing उपचार के साथ, इसमें अच्छा अपघर्षक प्रतिरोध है।
4. पेटेंट के साथ डिज़ाइन किए गए बिट्स से लैस। बस ड्रिल बिट को प्रतिस्थापित करके, एक ही हथौड़ा विभिन्न आकारों के छेदों को ड्रिल कर सकता है यह सुनिश्चित करता है कि नमूना दूषित नहीं है।
5. कठिन स्थिति में जैसे कि ढीली मिट्टी, कठोर चट्टान और बहुत सारा पानी मौजूद है, नमूना अच्छी तरह से किया जा सकता है।
काम करने का सिद्धांत
1. पर्क्यूशन बिट पर पिस्टन आराम करने और ड्रिलिंग स्थिति में हथौड़ा बंद होने के साथ, उच्च दबाव हवा हैमर और पिस्टन लिफ्टों के निचले कक्ष में निर्देशित होती है। यह पिस्टन चक्र को शुरू करता है।
2. जैसा कि पिस्टन ऊपर की ओर यात्रा करता है, यह आंतरिक ट्यूब और आईडी पिस्टन के साथ एक सील बनाकर शीर्ष कक्ष बनाता है। आगे की गति उस बंदरगाह को सील करती है जो नीचे के कक्ष को खिलाती है और साथ ही साथ नीचे के कक्ष पर सील को छोड़ती है जिससे हवा को विस्तार और पर्क्यूशन बिट के विभाजन को समाप्त करने की अनुमति मिलती है। एक ही समय में टॉप चैंबर पोर्ट खोला जाता है जो पहले से बने टॉप चैंबर में हाई प्रेशर एयर को फीड करता है और इस तरह पिस्टन के ऊपर प्रेशर बढ़ाता है और उसे वापस नीचे ले जाता है।
3. डाउन साइकल या पॉवर स्ट्रोक का उपयोग करके पिस्टन पिस्टन पर नीचे के चैंबर का पता लगाता है। इस प्रकार एग्जॉस्ट एयर को रोककर पिस्टन के नीचे हाई प्रेशर एयर का चैंबर बनाया जाता है, जो पिस्टन को हथौड़े से पीछे करता है।
4. छेद के नीचे के हथौड़ा को उठाने से पर्क्यूशन बिट को ड्राइव उप नीचे स्लाइड करने की अनुमति मिलती है, जिससे पिस्टन भी हथौड़ा नीचे स्लाइड कर सकता है और पिस्टन असर झाड़ी पर आराम कर सकता है। पिस्टन स्ट्राइक फेस और पर्क्यूशन बिट का स्ट्राइक फेस अब संपर्क में नहीं आ सकता है, जिससे बिना हथौड़े के साइक्लिंग के जरिए सीधे हाई प्रेशर एयर के फ्री फ्लो की अनुमति दी जा सकेगी।
डीटीएच हैमर प्रकार | HRc45 | HRC55 | HRC65 | HRC52 | RC542 | RC543 | RC545 | RC547 | |
लंबाई (कम बिट) | मिमी | 1020 | 1111 | 1250 | 1208 | 1191 | 1191 | 1261 | 1270 |
वजन (थोड़ा छोड़कर) | किलोग्राम | 94 | 66.5 | 110 | 70 | 57 | 62 | 65 | 71 |
बाहरी व्यास | मिमी | 99 | 126 | 146 | 126 | 109.5 | 116 | 117.5 | 124.5 |
बिट टांग | HRc45 | HRC55 | HRC65 | PR52 | RE542 | RE542 | RE545 | RE547 | |
होल रेंज | मिमी | 114-127 | 133-152 | 155-190 | 133-146 | 113-130 | 120-135 | 122-135 | 130-146 |
कनेक्शन धागा | ड्रिल ट्यूब के धागे पर | 3.5 "-4" का रीमेक है 4 "मेटज़के | 4 "-4.5" रीमेट 4 "-4.5" मेटज़के | ४.५ ”का रीमेक है ४.५ ”मेटज़के | |||||
काम का दबाव | MPA | 1.0-3.0 | 1.5-3.5 | 1.5-3.5 | 1.5-3.5 | 1.5-3.5 | 1.5-3.5 | 1.5-3.5 | 1.5-3.5 |
1.7 Mpa पर प्रभाव दर | हर्ट्ज | 30 | 35 | 28 | 35 | 35 | 35 | 35 | 35 |
अनुशंसित रोटेशन की गति | आर / मिनट | 25-40 | 25-40 | 25-40 | 25-40 | 25-40 | 25-40 | 25-40 | 25-40 |
वायु की खपत (एम 3 / मिनट) | 1.0 एमपीए | 8 | 16 | 20 | 16 | 12 | 12 | 16 | 16 |
1.8Mpa | 12 | 22 | 26 | 22 | 18 | 18 | 22 | 22 | |
2.4Mpa | 16 | 28 | 35 | 28 | 26 | 26 | 28 | 28 |
