उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | MIROC |
प्रमाणन: | ISO |
मॉडल संख्या: | QL50 डीटीएच हैमर |
न्यूनतम आदेश मात्रा: | 1 |
---|---|
मूल्य: | negotiation |
पैकेजिंग विवरण: | लकड़ी की थाली |
प्रसव के समय: | 25 दिन |
भुगतान शर्तें: | टी / टी या एल / सी |
आपूर्ति की क्षमता: | प्रति माह 20000 टुकड़े |
लागू उद्योग: | ऊर्जा और खनन | सामग्री: | कार्बन स्टील |
---|---|---|---|
रंग: | हरा या अनुकूलित | आवेदन: | पानी का कुआं, खनन, उत्खनन |
नाम: | डीटीएच हैमर | प्रयोग: | बोरहोल ड्रिलिंग |
हाई लाइट: | ql50 उच्च दबाव वाला हथौड़ा,भूमिगत खनन उच्च दबाव हथौड़ा |

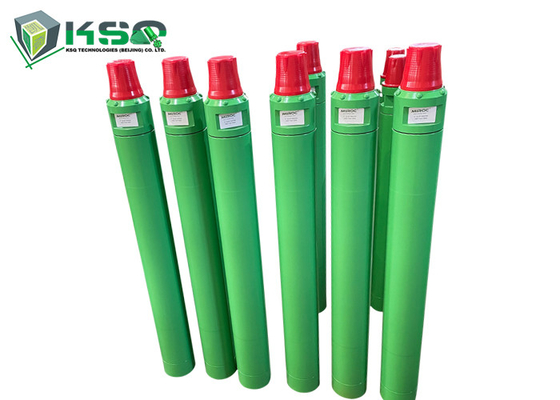

QL50 उच्च दबाव नीचे छेद हथौड़ा भूमिगत खनन ब्रेकआउट बेंच डीटीएच हथौड़ा ड्रिलिंग
विवरण
डीटीएच हथौड़ों में, रॉक ड्रिलिंग बिट शांक की निरंतरता है, जिसे रॉक ड्रिल पिस्टन सीधे मारता है। चूंकि पिस्टन ड्रिल बिट के साथ सीधे संपर्क में है, इसलिए बहुत कम ऊर्जा खो जाती है।यह डीटीएच हथौड़ों को छेद की लंबाई के बावजूद लगभग निरंतर प्रवेश दर देता है.
• छोटे से मध्यम आकार के ड्रिलिंग व्यास
• कम दबाव सीमा में काम करता है, जो उथले से मध्यम छेद की लंबाई के लिए ड्रिल करने में सक्षम है
उत्पाद का नाम | डीटीएच हथौड़ा |
सामग्री | मिश्र धातु स्टील और टंगस्टन कार्बाइड |
प्रयोग | भूमिगत खनन, जल कुएं, खनन, खदान आदि। |
रंग | ग्रीन और अन्य |
ताप उपचार | एनेल |
शंक श्रृंखला | डीएचडी,सीओपी,मिशन,एसडी,डीएचडी,बीआर,क्यूएल,बीआर,सीआईआर आदि। |
आवेदन | भारी निर्माण, अयस्क ड्रिलिंग, खनन, तेल और गैस, खदान |
छेद | 60-305 मिमी |
आकार | 2/3/4/5/6/7/8/9/10/12/14 इंच |
लाभ | उच्च प्रदर्शन और कारखाने की कीमत |
आवेदन
• भूमिगत खनन
• खदान में बेंचिंग कार्य
• पानी के लिए कुंए खोदना
प्रतिस्पर्धात्मक लाभ
• उच्च ग्रेड स्टील से निर्मित मुख्य हथौड़ा घटक और अत्याधुनिक सीएनसी मशीनरी और गर्मी उपचार का उपयोग करके संसाधित
विनिर्देश
हवा का वितरण 5" हथौड़ा बिना वाल्व के ब्लो ट्यूब के साथ बिट का उपयोग करने के लिए | ||||
उत्पाद संरचना | भाग का वर्णन | वजन ((किग्रा) | भाग संख्या | |
1 | शीर्ष उप | 13.7 | QL50-01 | |
2 | शीर्ष उप की अंगूठी | 0.015 | QL50-02 | |
3 | ब्रेकआउट रिंग | 0.15 | QL50-03 | |
4 | चेक वाल्व | 1 | QL50-04 | |
5 | वसंत | 0.1 | QL50-05 | |
6 | संपीड़न बफर | 0.1 | QL50-06 | |
7 | वायु वितरक | 3.5 | QL50-07 | |
8 | आंतरिक सिलेंडर | 4.2 | QL50-08 | |
9 | पिस्टन | 19 | QL50-09 | |
10 | बाहरी सिलेंडर | 24.6 | QL50-10 | |
11 | निर्देशित आस्तीन | 0.9 | QL50-11 | |
12 | "ओ" रिंग ऑफ स्टॉप रिंग | 0.01 | QL50-12 | |
13 | बंद करो रिंग | 0.4 | QL50-13 | |
14 | चक ड्राइव | 4.6 | QL50-14 | |
15 | ड्रिल बिट | QL50-15 | ||
उत्पाद की विशेषताएं:वाल्व रहित वायु वितरण हथौड़ा, अधिक विश्वसनीयअच्छी सील करने की क्षमता, पानी और कटौती में प्रवेश करने वाला कोई भी हथौड़ा नहीं है। आवेदनःसभी कार्य स्थितियों के लिए उपलब्ध, अतिभार और जल कुएं ड्रिलिंग परियोजना में उच्च प्रदर्शन। |
तकनीकी मापदंड |
|||||||
लम्बाई ((बिना बिट्स के) |
वजन ((बिना काट के) |
बाहरी व्यास |
बिट शंक |
छेद की सीमा |
कनेक्शन थ्रेड (शीर्ष उप-ड्रिल पाइप) |
||
1156 मिमी |
73.0kg |
φ125 मिमी |
COP54 QL50 |
φ135mm-φ152mm |
एपीआई2 3/8 "रेग एपीआई3 1/2" रेग |
||
कार्य दबाव |
17bar पर प्रभाव दर (संदर्भ) |
अनुशंसित गति |
खींचने की शक्ति की सिफारिश की |
हवा की खपत (m3/min) |
|||
14Bar |
17.2Bar |
20.7Bar |
24Bar |
||||
10-25Bar |
26 हर्ट्ज |
30-60 आरपीएम |
9.5kN |
12 |
15.4 |
18.7 |
22.3 |
बिट्स के तकनीकी मापदंड |
||||||||||||
सिर का आकार |
सिर के आकार की संख्या |
सिर का व्यास (मिमी) |
भाग नं. |
नहीं x बटन का व्यास (मिमी) |
बटन कोण |
फ्लशिंग छेद की संख्या Dia. ((mm) |
वजन (किलो) |
|||||
|
|
|
गेज बटन |
सामने के बटन |
||||||||
सपाट चेहरा |
घुमावदार चेहरा |
घुमावदार चेहरा |
||||||||||
1 |
φ140 |
QL50-140CV7 |
7xφ18 |
3xφ14 |
4xφ15 |
/ |
38° |
2xφ20 |
15.1 |
|||
1 |
2 |
3 |
2 |
φ140 |
QL50-140FF8 |
8xφ16 |
8xφ14 |
/ |
/ |
38° |
2xφ20 |
15.3 |
|
|
|
3 |
φ146 |
QL50-146FF8 |
8xφ18 |
8xφ15 |
/ |
/ |
38° |
2xφ20 |
15.9 |
4 |
φ146 |
QL50-146CC8 |
8xφ18 |
4xφ15 |
/ |
3xφ14 |
38° |
2xφ20 |
15.8 |
|||
5 |
φ152 |
QL50-152FF8 |
8xφ18 |
8xφ15 |
/ |
/ |
38° |
2xφ20 |
16.4 |
|||
4 |
5 |
6 |
6 |
φ152 |
QL50-152CC8 |
8xφ18 |
4xφ16 |
/ |
4xφ14 |
38° |
2xφ20 |
16.2 |
प्रश्न: प्रसव की शर्तों के बारे में क्या?
A: भुगतानःT/T, L/C, वेस्टर्न यूनियन, 30% अग्रिम जमा + 70% शिपमेंट से पहले शेष राशि।
Q. न्यूनतम आदेश
एकः मात्राः 1 टुकड़ा।
Q. परिवहन
उत्तर: डीएचएल/टीएनटी/फेडेक्स एक्सप्रेस, हवा, समुद्र, ट्रेन द्वारा।
प्रश्नः छूट के बारे में क्या?
उत्तर: कीमत उत्पादों और आदेश मात्रा पर आधारित है।
प्रश्न: क्या आप नमूना आदेश स्वीकार करते हैं?
उत्तर: हाँ, निश्चित रूप से, कृपया विवरण के लिए हमसे संपर्क करें।
प्रश्न: आपकी बिक्री के बाद की सेवा के बारे में क्या?
एकः एक निर्माता के रूप में, हम सभी समस्याओं और सवालों के लिए प्रौद्योगिकी समर्थन प्रदान करते हैं।
गुणवत्ता की समस्या के लिए प्रतिस्थापित करें।
