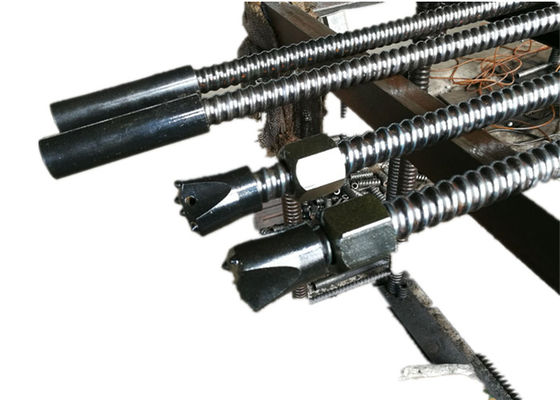

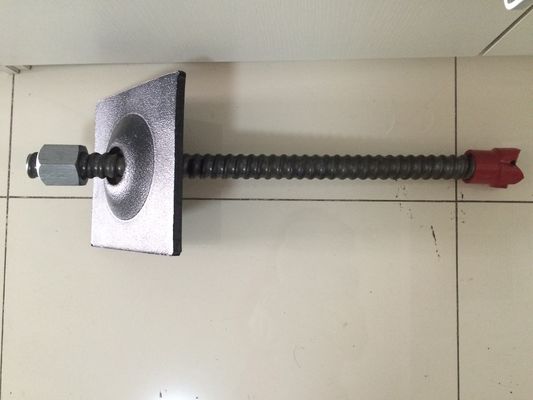

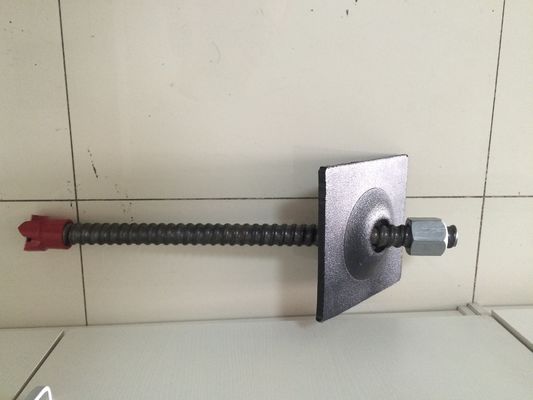

फुल थ्रेडेड स्टील सेल्फ ड्रिलिंग ड्रिलिंग एंकर बोल्ट / रॉड्स फॉर माइनिंग 200KN - 8000KN क्षमता

फुल थ्रेडेड स्टील सेल्फ ड्रिलिंग ड्रिलिंग एंकर बोल्ट / रॉड्स फॉर माइनिंग 200KN - 8000KN क्षमता

  • फुल थ्रेडेड स्टील सेल्फ ड्रिलिंग ड्रिलिंग एंकर बोल्ट / रॉड्स फॉर माइनिंग 200KN - 8000KN क्षमता
  • फुल थ्रेडेड स्टील सेल्फ ड्रिलिंग ड्रिलिंग एंकर बोल्ट / रॉड्स फॉर माइनिंग 200KN - 8000KN क्षमता
  • फुल थ्रेडेड स्टील सेल्फ ड्रिलिंग ड्रिलिंग एंकर बोल्ट / रॉड्स फॉर माइनिंग 200KN - 8000KN क्षमता
  • फुल थ्रेडेड स्टील सेल्फ ड्रिलिंग ड्रिलिंग एंकर बोल्ट / रॉड्स फॉर माइनिंग 200KN - 8000KN क्षमता
फुल थ्रेडेड स्टील सेल्फ ड्रिलिंग ड्रिलिंग एंकर बोल्ट / रॉड्स फॉर माइनिंग 200KN - 8000KN क्षमता
उत्पाद विवरण:
उत्पत्ति के प्लेस: शेडोंग चीन (मुख्यभूमि)
ब्रांड नाम: MIROC Self Drilling Anchor Bolt
प्रमाणन: GB / API
मॉडल संख्या: खोखले हुए लंगर
भुगतान & नौवहन नियमों:
न्यूनतम आदेश मात्रा: 1 टुकड़े
मूल्य: Negotiable
पैकेजिंग विवरण: दफ़्ती / लकड़ी बॉक्स या ग्राहकों के आधार पर
प्रसव के समय: 10 दिनों का उत्पादन
भुगतान शर्तें: एल / सी, डी / ए, डी / पी, टी / टी, वेस्टर्न यूनियन, मनीग्राम
आपूर्ति की क्षमता: प्रति माह 9000000 के.जी.
संपर्क करें
विस्तृत उत्पाद विवरण
नाम: स्व ड्रिलिंग एंकर बोल्ट क्षमता: 200KN-8000KN
प्रकार: एंकर बोल्ट, सेल्फ ड्रिलिंग एंकर व्यास: 25mm-130mm
रंग: ग्राहकों के आधार पर ड्रिल बिट व्यास: 51mm
हाई लाइट:

स्टील लंगर बोल्ट

,

स्वयं ड्रिलिंग लंगर

पूर्ण पिरोया स्टील स्व-ड्रिलिंग R23 / R32 / R38 / R51 / T76

खनन के लिए खोखले लंगर छड़

एंकर बोल्ट

एंकर बोल्ट का मतलब एक ऐसी छड़ है जो संरचनाओं या भू-तकनीकी भार को स्थिर चट्टान संरचनाओं में स्थानांतरित करता है,

इसमें रॉड, ड्रिल बिट, कपलिंग, प्लेट, ग्राउटिंग स्टॉपर और नट शामिल हैं। यह व्यापक रूप से ट्यूनिंग में उपयोग किया गया है,

खनन, ढलान स्थिरीकरण, सुरंगों का निर्माण और भूमिगत आतिशबाजी का समर्थन। के लिए है

ढीली जमीन (मिट्टी, रेत की तली आदि) खोखला लंगर रॉड उच्च शक्ति के साथ सीमलेस ट्यूब से बना है।

खोखले ग्राउटिंग एंकर बोल्ट की विशेषताएं:

खोखले डिजाइन, ग्राउटिंग ट्यूब फ़ंक्शन को लागू करें, पारंपरिक ग्राउटिंग के दौरान मोर्टार नुकसान से बचें

ट्यूब बाहर खींच लिया। पूर्ण भरा हुआ है, और परियोजना की गुणवत्ता में सुधार करने के लिए दबाव ग्राउटिंग प्राप्त कर सकते हैं।

केंद्र अच्छा है, मोर्टार बोल्ट शरीर को एक साथ लपेट सकता है, ताकि यह जंग से प्राप्त करने से बच सके

सहायक समर्थन शब्द।

आसान स्थापना, धागे के ऑनसाइट प्रसंस्करण के बिना। इसे आसानी से एक प्लेट, नट स्थापित किया जा सकता है।

सेल्ट-ड्रिलिंग एंकर बोल्ट विवरण

यह एक पूरे के रूप में ड्रिलिंग, ग्राउटिंग और एंकरिंग कर सकता है।

यह एक विस्तृत विनिर्देशों है। व्यास: 25-130mm।

Qucik और आसान निर्माण, उच्च दक्षता।

प्रयुक्त आसपास की चट्टानें।

एंकर बोल्ट

R25N

R32N

R32S

R38N

R51L

R51N

T76N

T76S

बाहर व्यास

(मिमी)

25

32

32

38

51

51

76

76

आंतरिक व्यास

(मिमी)

14

19

16

19

36

33

52

45

परम भार

क्षमता

(केएन)

200

280

360

500

550

800

1600

1900

उपज भार

क्षमता

(केएन)

150

230

280

400

450

630

1200

1500

तन्यता ताकत,

Rp0.2

(N / mm2)

800

800

800

800

800

800

800

800

नम्य होने की क्षमता,

Rp0.2

(N / mm2)

650

650

650

650

650

650

650

650

वजन (किग्रा / एम)

2.3

3.2

3.6

5.5

6.5

8.0

16.0

19.7

धागा प्रकार

(बायां हाथ)

ISO10208

ISO1720

MAIT76 मानक

इस्पात श्रेणी

En10083-1

En10083-1 (मिश्र धातु संरचना स्टील)

कार्बन स्टील की तुलना में, मिश्र धातु संरचना स्टील में उच्च-संक्षारण क्षमता और उच्च यांत्रिक होते हैं।

स्थिरक का पत्तर

R25N

R32N

R32S

R38N

R51L

R51N

T76N

T76S

आयाम (मिमी)

150 * 150

200 * 200

200 * 200

200 * 200

200 * 200

250 * 250

250 * 250

250 * 250

मोटाई (मिमी)

8

10

12

12

20

40

40

40

छेद व्यास (मिमी)

30

35

35

41

60

60

80

80

वजन (किलो / पीसी)

1.4

3

3.7

3.6

8.8

18.5

18

18

ज्योमेट्री के साथ कोल्ड डिफॉर्म

एंकर कपलिंग

R25N R32N R32S R38N R51L R51N T76N T76S
व्यास के बाहर (मिमी) 35 42 42 52 63 63 95 95
लंबाई (मिमी) 120 145 160or190 180 180 200 200 200
वजन 0.45 0.7 0.75 1.4 1.7 1.9 6.4 6.4
मशीनीकृत स्टील कपलिंग मध्य पड़ाव

ड्रिल की बिट

R25N R32N R32S R38N R51L R51N T76N T76S
व्यास (मिमी) 41,51 51,76,90 90.100.110.115.130 130.150.160.180.200

कड़ा कड़ा

(पूर्व)

छोटे बोल्डर के साथ ढीली से मध्यम घनी स्थिति के लिए कठोर क्रॉस बिट।

टंगस्टन क्रॉस बिट

(Exx)

Mations के लिए नरम से मध्यम चट्टान के लिए टीसी क्रॉस बिट

कठोर बटन सा

(ईएस)

बोल्डर्स के साथ असंगत रॉक के लिए कठोर ब्यूटोन बिट।

टंगस्टन कार्बन बटन बिट

(ईएसएस)

संरचनाओं के लिए मध्यम रॉक के लिए टीसी आवेषण के साथ बटन बिट।

कठोर आर्च बिट

(ईसी)

अनियंत्रित मिट्टी के लिए अनुकूलित ज्यामिति के साथ कठोर ड्रिल बिट

छोटे पत्थर के साथ।

टंगस्टन कार्बन आर्क बिट

(ईसीसी)

नरम से मध्यम रॉक संरचनाओं के लिए अनुकूलित ज्यामिति के साथ टीसी ड्रिल बिट।

कठोर ड्रॉप सेंटर बिट

(EY)

मध्यम घने जमीन की स्थिति में ढीले के लिए कठोर क्रॉस बिट

टीसी ड्रॉप सेंटर बिट

(EY)

नरम से मध्यम रॉक संरचनाओं के लिए टीसी ड्रिल बिट।

मिट्टी का सांचा

(ईडब्ल्यू)

बहुत नरम से मुलायम कैली के लिए अनुकूलित ज्यामिति के साथ मिट्टी के कास्टिंग।
Machined स्टील बिट या Casring स्टील बिट

लंगर नट

R25N R32N R32S R38N R51L R51N T76N T76S
मुख्य आकार (मिमी) 41 46 46 50 75 75 100 100
लंबाई (मिमी) 135 45 45 55 70 70 80 80
वजन (किलो / पीसी) 0.25 0.35 0.35 0.5 1.55 1.55 3.6 3.6

मशीनिंग स्टील नट या कास्टिंग स्टील नट

टी-थ्रेड एंकर बोल्ट टेक्निकल डेटा

बार प्रकार

बाहर व्यास

(मिमी)

व्यास के अंदर

(मिमी)

अनुप्रस्थ काट

(मिमी 2)

परम भार

केएन

उपज बिंदु

केएन

वजन

(किलो / मीटर)

धागा वाम /

दायाँ हाथ

30/11

30

1 1

446

320

260

3.3

लिफ्ट या सही

30/14

30

14

395

260

220

2.9

लिफ्ट या सही

30/16

30

16

382

220

180

2.7

लिफ्ट या सही

40/16

40

16

879

660

525

7.0

लिफ्ट या सही

40/20

40

20

726

539

430

5.6

लिफ्ट या सही

52/26

52

26

1337

929

730

10.0

लिफ्ट या सही

73/53

73

53

1160

1630

970

12.3

लिफ्ट या सही

73/56

73

56

1094

1414

785

11.1

लिफ्ट या सही

73/45

73

45

2265

1630

1180

17.8

लिफ्ट या सही

1. मिश्र धातु ड्रिल और एंकर रॉड को एक छोर से कनेक्ट करें, दूसरे छोर पर, ड्रिल आस्तीन और टांग एडाप्टर को कनेक्ट करें, फिर ड्रिलिंग रिग या हाथ से आयोजित ड्रिल को कनेक्ट करें। फिर ड्रिलिंग शुरू करें, ड्रिलिंग करते समय ठंडा पानी भरें। (यदि आप लंगर रॉड को लंबा करना चाहते हैं, तो युग्मन कनेक्ट कर सकते हैं, और फिर ड्रिलिंग कर सकते हैं)

2. ड्रिल नीचे ले जाएं, स्टॉप-ग्राउटिंग प्लग को रॉड में डालें, और इसे छेद में डालें, फिर ग्राउट करने के लिए तैयार हैं। आसपास के रॉक ग्राउटिंग तनाव जैसे विशेष हालात खत्म हो गए हैं या आसपास की चट्टान बहुत ज्यादा टूट गई है, छेद को सील करने के लिए एंकर एजेंट का उपयोग कर सकते हैं।

3. त्वरित ग्राउटिंग कपलिंग और एंकर रॉड अंत कनेक्ट करें, ग्राउटिंग मशीन के दूसरे छोर को कनेक्ट करें।

4. ग्रूटिंग शुरू करें, जब पूरा ग्रूटिंग हो जाए और डिजाइन वैल्यू तक पहुंच जाए तो पावर ऑफ कर दें। डिजाइन मापदंडों के अनुसार ग्राउटिंग दबाव और ग्राउटिंग मशीन के प्रदर्शन का निर्धारण, सीमेंट / रेत संदर्भ मूल्य 1: 0 ~ 1: 1, पानी / सीमेंट संदर्भ मूल्य 0.45: 1 ~ 0.5: 1 है।

5. एंकर प्लेट और नट्स स्थापित करें, और नट्स को कस लें।
