25 मिमी - 130 मिमी व्यास स्वयं ड्रिलिंग लंगर बोल्ट खोखले लंगर छड़ खनन के लिए उच्च शक्ति है

25 मिमी - 130 मिमी व्यास स्वयं ड्रिलिंग लंगर बोल्ट खोखले लंगर छड़ खनन के लिए उच्च शक्ति है

  • 25 मिमी - 130 मिमी व्यास स्वयं ड्रिलिंग लंगर बोल्ट खोखले लंगर छड़ खनन के लिए उच्च शक्ति है
  • 25 मिमी - 130 मिमी व्यास स्वयं ड्रिलिंग लंगर बोल्ट खोखले लंगर छड़ खनन के लिए उच्च शक्ति है
  • 25 मिमी - 130 मिमी व्यास स्वयं ड्रिलिंग लंगर बोल्ट खोखले लंगर छड़ खनन के लिए उच्च शक्ति है
25 मिमी - 130 मिमी व्यास स्वयं ड्रिलिंग लंगर बोल्ट खोखले लंगर छड़ खनन के लिए उच्च शक्ति है
उत्पाद विवरण:
उत्पत्ति के प्लेस: शेडोंग चीन (मुख्यभूमि)
ब्रांड नाम: MIROC Self Drilling Anchor Bolt
प्रमाणन: GB / API
मॉडल संख्या: खोखले हुए लंगर
भुगतान & नौवहन नियमों:
न्यूनतम आदेश मात्रा: 100
मूल्य: Negotiable
पैकेजिंग विवरण: दफ़्ती / लकड़ी बॉक्स या ग्राहकों के आधार पर
प्रसव के समय: 10 दिनों का उत्पादन
भुगतान शर्तें: एल / सी, डी / ए, डी / पी, टी / टी, वेस्टर्न यूनियन, मनीग्राम
आपूर्ति की क्षमता: प्रति माह 9000000 के.जी.
संपर्क करें
विस्तृत उत्पाद विवरण
नाम: स्वयं ड्रिलिंग लंगर बोल्ट क्षमता: 200KN-8000KN
प्रकार: एंकर बोल्ट, सेल्फ ड्रिलिंग एंकर व्यास: 25 मिमी -130 मिमी
रंग: ग्राहकों के आधार पर ड्रिल बिट व्यास: 51 मिमी
हाई लाइट:

स्टील लंगर बोल्ट

,

स्वयं ड्रिलिंग लंगर

फुल थ्रेडेड स्टील सेल्फ-ड्रिलिंग R23/R32/R38/R51/T76

खनन के लिए खोखले लंगर छड़



एंकर बोल्ट

एंकर बोल्ट का अर्थ है एक छड़ जो संरचनाओं या भू-तकनीकी भार को एक स्थिर रॉक संरचनाओं में स्थानांतरित करती है,

इसमें रॉड, ड्रिल बिट, कपलिंग, प्लेट, ग्राउटिंग स्टॉपर और नट शामिल हैं।इसका व्यापक रूप से टनलिंग में उपयोग किया गया है,

खनन, ढलान स्थिरीकरण, सुरंग रोग उपचार और भूमिगत कार्यों की छत का समर्थन।के लिए है

ढीली जमीन (मिट्टी, रेत भुरभुरी आदि) खोखली एंकर रॉड उच्च शक्ति के साथ सीमलेस ट्यूब से बनी होती है।



खोखले ग्राउटिंग एंकर बोल्ट की विशेषताएं:

खोखले डिजाइन, ग्राउटिंग ट्यूब फ़ंक्शन को लागू करें, पारंपरिक ग्राउटिंग के दौरान मोर्टार के नुकसान से बचें

ट्यूब बाहर खींच लिया। पूर्ण ग्राउटिंग, और परियोजना की गुणवत्ता में सुधार के लिए दबाव ग्राउटिंग प्राप्त कर सकते हैं।

केंद्र अच्छा है, मोर्टार बोल्ट बॉडी को एक साथ लपेट सकता है, ताकि वह साथ में जंग से बच सके

टर्म सपोर्टिंग उद्देश्य।

धागे के ऑनसाइट प्रसंस्करण के बिना आसान स्थापना।इसे आसानी से एक प्लेट, अखरोट स्थापित किया जा सकता है।



सेल्ट-ड्रिलिंग एंकर बोल्ट विवरण

यह पूरी तरह से ड्रिलिंग, ग्राउटिंग और एंकरिंग निकायों को कर सकता है।

इसकी विस्तृत विशिष्टताएँ हैं।व्यास: 25-130 मिमी।

Qucik और आसान निर्माण, उच्च दक्षता।

आसपास की चट्टानों का इस्तेमाल किया।



एंकर बोल्ट



R25N

R32N

R32S

R38N

आर51एल

आर51एन

T76N

T76S

बाहर व्यास

(मिमी)

25

32

32

38

51

51

76

76

आंतरिक व्यास

(मिमी)

14

19

16

19

36

33

52

45

अंतिम भार

क्षमता

(केएन)

200

280

360

500

550

800

1600

१९००

उपज भार

क्षमता

(केएन)

१५०

२३०

280

400

450

630

१२००

1500

तन्यता ताकत,

आरपी0.2

(एन/मिमी2)

800

800

800

800

800

800

800

800

नम्य होने की क्षमता,

आरपी0.2

(एन/मिमी2)

650

650

650

650

650

650

650

650

वजन (किलो / एम)

२.३

3.2

3.6

5.5

6.5

8.0

१६.०

19.7

धागा प्रकार

(बायां हाथ)

आईएसओ10208

आईएसओ1720

MAIT76 मानक

इस्पात श्रेणी

En10083-1

En10083-1 (मिश्र धातु संरचना स्टील)

कार्बन स्टील की तुलना में, मिश्र धातु संरचना स्टील में उच्च जंग-रोधी क्षमता और उच्च यांत्रिकता होती है।



स्थिरक का पत्तर



R25N

R32N

R32S

R38N

आर51एल

आर51एन

T76N

T76S

आयाम (मिमी)

१५०*१५०

200*200

200*200

200*200

200*200

250*250

250*250

250*250

मोटाई (मिमी)

8

10

12

12

20

40

40

40

होल व्यास (मिमी)

30

35

35

41

60

60

80

80

वजन (केजी / पीसी)

१.४

3

3.7

3.6

8.8

18.5

१८

१८

शीत ज्यामिति के साथ विकृत



एंकर युग्मन

  R25N R32N R32S R38N आर51एल आर51एन T76N T76S
बाहरी व्यास (मिमी) 35 42 42 52 63 63 95 95
लंबाई (मिमी) १२० 145 160or190 180 180 200 200 200
वज़न 0.45 0.7 0.75 १.४ १.७ 1.9 6.4 6.4
  मशीनीकृत स्टील युग्मन मध्य स्टॉप





ड्रिल की बिट

  R25N R32N R32S R38N आर51एल आर51एन T76N T76S
व्यास (मिमी) 41,51 51,76,90 90,100,110,115,130 130,150,160,180,200

कठोर क्रॉस बिट

(भूतपूर्व)

छोटे शिलाखंडों के साथ ढीली से मध्यम घनी स्थिति के लिए कठोर क्रॉस बिट।

टंगस्टन क्रॉस बिट

(ईएक्सएक्स)

मेटेशन के लिए सॉफ्ट से मीडियम रॉक के लिए टीसी क्रॉस बिट

कठोर बटन बिट

(ईएस)

बोल्डर के साथ गैर-समेकित चट्टान के लिए कठोर बुटन बिट।

टंगस्टन कार्बन बटन बिट

(ईएसएस)

फॉर्मेशन के लिए मीडियम रॉक के लिए टीसी इंसर्ट के साथ बटन बिट।

कठोर आर्च बिट

(ईसी)

गैर-समेकित मिट्टी के लिए अनुकूलित ज्यामिति के साथ कठोर ड्रिल बिट

छोटे पत्थरों के साथ।

टंगस्टन कार्बन आर्क बिट

(ईसीसी)

नरम से मध्यम रॉक संरचनाओं के लिए अनुकूलित ज्यामिति के साथ टीसी ड्रिल बिट।

कठोर बूंद केंद्र बिट

(ईवाई)

ढीली से मध्यम घनी जमीन की स्थिति के लिए कठोर क्रॉस बिट

टीसी ड्रॉप सेंटर बिट

(ईवाई)

नरम से मध्यम रॉक संरचनाओं के लिए टीसी ड्रिल बिट।

कास्टिंग मिट्टी बिट

(ईडब्ल्यू)

बहुत नरम से नरम कैली के लिए अनुकूलित ज्यामिति के साथ मिट्टी की ढलाई।
मशीनीकृत स्टील बिट या कैसरिंग स्टील बिट



एंकर नट

  R25N R32N R32S R38N आर51एल आर51एन T76N T76S
कुंजी आकार (मिमी) 41 46 46 50 75 75 100 100
लंबाई (मिमी) १३५ 45 45 55 70 70 80 80
वजन (किलो / पीसी) 0.25 0.35 0.35 0.5 1.55 1.55 3.6 3.6


मशीनीकृत स्टील नट या कास्टिंग स्टील नट





टी-थ्रेड एंकर बोल्ट तकनीकी डेटा

बार प्रकार

बाहर

व्यास

(मिमी)

के भीतर

व्यास

(मिमी)

क्रॉस सेक्शन

(मिमी2)

परम

भार

के.एन.

उपज बिंदु

के.एन.

वज़न

(किलो/एम)

धागा बायाँ/

दायाँ हाथ

30/11

30

1 1

446

320

260

3.3

लिफ्ट या दाएं

30/14

30

14

395

260

२२०

2.9

लिफ्ट या दाएं

30/16

30

16

382

२२०

180

२.७

लिफ्ट या दाएं

40/16

40

16

879

660

525

7.0

लिफ्ट या दाएं

40/20

40

20

726

539

430

5.6

लिफ्ट या दाएं

52/26

52

26

१३३७

929

730

10.0

लिफ्ट या दाएं

73/53

73

53

११६०

१६३०

970

12.3

लिफ्ट या दाएं

73/56

73

56

१०९४

१४१४

785

11.1

लिफ्ट या दाएं

73/45

73

45

२२६५

१६३०

११८०

17.8

लिफ्ट या दाएं

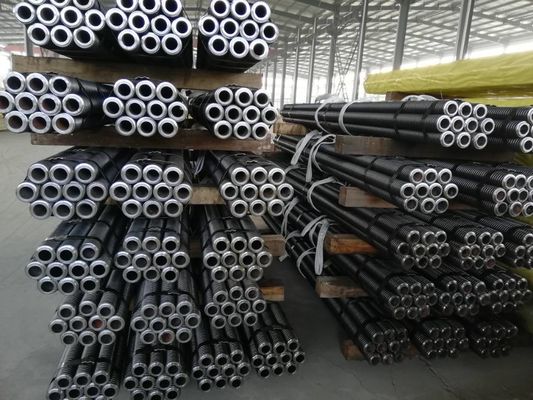

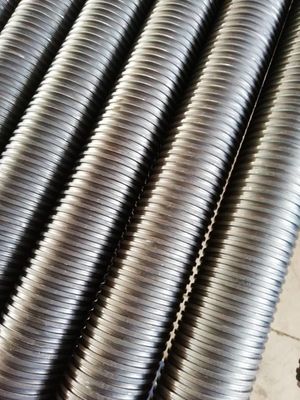

25 मिमी - 130 मिमी व्यास स्वयं ड्रिलिंग लंगर बोल्ट खोखले लंगर छड़ खनन के लिए उच्च शक्ति है 025 मिमी - 130 मिमी व्यास स्वयं ड्रिलिंग लंगर बोल्ट खोखले लंगर छड़ खनन के लिए उच्च शक्ति है 1

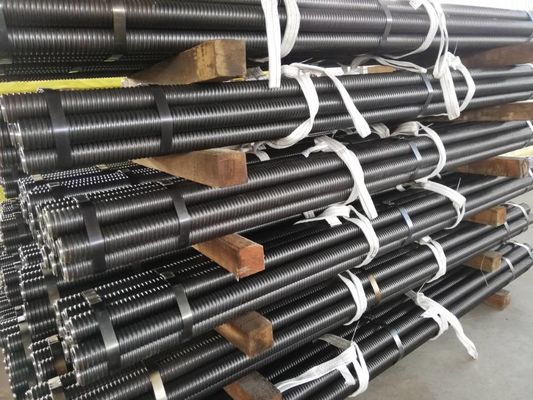

25 मिमी - 130 मिमी व्यास स्वयं ड्रिलिंग लंगर बोल्ट खोखले लंगर छड़ खनन के लिए उच्च शक्ति है 2

1. मिश्र धातु ड्रिल और एंकर रॉड को एक छोर से कनेक्ट करें, दूसरे छोर पर, ड्रिल आस्तीन और शंकु एडाप्टर को कनेक्ट करें, फिर ड्रिलिंग रिग या हाथ से आयोजित ड्रिल को कनेक्ट करें।फिर ड्रिलिंग शुरू करें, ड्रिलिंग करते समय ठंडा पानी भरें। (यदि आप एंकर रॉड को लंबा करना चाहते हैं, तो युग्मन को जोड़ सकते हैं, और फिर ड्रिलिंग कर सकते हैं)

2. ड्रिल को नीचे उतारें, स्टॉप-ग्राउटिंग प्लग को रॉड में डालें, और इसे छेद में डालें, फिर ग्राउट करने के लिए तैयार करें।विशेष परिस्थितियाँ जैसे आसपास के रॉक ग्राउटिंग तनाव खत्म हो गया है या आसपास की चट्टान बहुत टूट गई है, छेद को सील करने के लिए एंकर एजेंट का उपयोग कर सकते हैं।

3. त्वरित ग्राउटिंग युग्मन और एंकर रॉड एंड कनेक्ट करें, ग्राउटिंग मशीन के दूसरे छोर को कनेक्ट करें।

4. ग्राउटिंग शुरू करें, जब ग्राउटिंग पूर्ण हो और डिजाइन मूल्य तक पहुंच जाए तो बिजली बंद कर दें।डिजाइन मापदंडों और ग्राउटिंग मशीन के प्रदर्शन के अनुसार ग्राउटिंग दबाव, सीमेंट/रेत संदर्भ मान 1:0 ~ 1:1 है, पानी/सीमेंट संदर्भ मान 0.45:1 ~ 0.5:1 है।

5. एंकर प्लेट और नट्स स्थापित करें, और नट्स को कस लें।
