उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| प्रकार: | एंकर बोल्ट, सेल्फ ड्रिलिंग एंकर | सामग्री: | 335 स्टील |
|---|---|---|---|
| क्षमता: | 200KN-8000KN | रंग: | ग्राहकों के आधार पर |
| व्यास: | 25 मिमी -130 मिमी | लंबाई: | 1m-8m |
| आवेदन: | मेरा समर्थन करते हैं | ||
| हाई लाइट: | स्वयं ड्रिलिंग बोल्ट,स्टील लंगर बोल्ट |
||
फैक्टरी प्रत्यक्ष सुरंग ढलान संरक्षण परियोजना विशेष स्व-चालित खोखले एंकर संयुक्त खोखले ग्राउटिंग एंकर
एंकर बोल्ट का अर्थ है एक छड़ जो संरचनाओं या भू-तकनीकी भार को एक स्थिर चट्टान में स्थानांतरित करती है
संरचनाओं, इसमें रॉड, ड्रिल बिट, कपलिंग, प्लेट, ग्राउटिंग स्टॉपर और नट शामिल हैं।यह किया गया है
टनलिंग, खनन, ढलान स्थिरीकरण, सुरंग रोगों के उपचार और भूमिगत कार्यों की छत के समर्थन में व्यापक रूप से उपयोग किया जाता है।यह ढीली जमीन (मिट्टी, रेत भुरभुरी आदि) के लिए है। खोखली एंकर रॉड उच्च शक्ति के साथ सीमलेस ट्यूब से बनी होती है।
पैरामीटर और विशिष्टता:
| R25N | R32N | R32S | R38N | आर51एल | आर51एन | T76N | T76S | |
| बाहरी व्यास (मिमी) | 25 | 32 | 32 | 38 | 51 | 51 | 76 | 76 |
| आंतरिक व्यास (मिमी) | 14 | 19 | 16 | 19 | 36 | 33 | 52 | 45 |
| अंतिम भार क्षमता (केएन) | 200 | 280 | 360 | 500 | 550 | 800 | 1600 | १९०० |
| यील्ड लोड क्षमता (केएन) | १५० | २३० | 280 | 400 | 450 | 630 | १२०० | 1500 |
| तन्यता ताकत, आरएम (एन / मिमी 2) | 800 | 800 | 800 | 800 | 800 | 800 | 800 | 800 |
| यील्ड स्ट्रेंथ, Rp0.2 (N/mm2) | 650 | 650 | 650 | 650 | 650 | 650 | 650 | 650 |
| वजन (किलो / एम) | २.३ | 3.2 | 3.6 | 5.5 | 6.5 | 8.0 | १६.० | 19.7 |
| धागा प्रकार (बाएं हाथ) | आईएसओ10208 | आईएसओ1720 | माई T76 मानक | |||||
| इस्पात श्रेणी | EN10083-1 (मिश्र धातु संरचना स्टील) | |||||||
| कार्बन स्टील की तुलना में, मिश्र धातु संरचना स्टील में उच्च जंग-रोधी क्षमता और उच्च यांत्रिकता होती है। | ||||||||
स्थिरक का पत्तर
| R25N | R32N | R32S | R38N | आर51एल | आर51एन | T76N | T76S | |
| आयाम (मिमी) | १५०*१५० | 200*200 | 200*200 | 200*200 | 200*200 | 250*250 | 250*250 | 250*250 |
| मोटाई (मिमी) | 8 | 10 | 12 | 12 | 20 | 40 | 40 | 40 |
| होल व्यास (मिमी) | 30 | 35 | 35 | 41 | 60 | 60 | 80 | 80 |
| वजन (केजी / पीसी) | १.४ | 3 | 3.7 | 3.6 | 8.8 | 18.5 | १८ | १८ |
| शीत ज्यामिति के साथ विकृत | ||||||||
एंकर युग्मन
| R25N | R32N | R32S | R38N | आर51एल | आर51एन | T76N | T76S | |
| बाहरी व्यास (मिमी) | 35 | 42 | 42 | 52 | 63 | 63 | 95 | 95 |
| लंबाई (मिमी) | १२० | 145 | 160or190 | 180 | 180 | 200 | 200 | 200 |
| वज़न | 0.45 | 0.7 | 0.75 | १.४ | १.७ | 1.9 | 6.4 | 6.4 |
| मशीनीकृत स्टील युग्मन मध्य स्टॉप | ||||||||
ड्रिल की बिट
| R25N | R32N | R32S | R38N | आर51एल | आर51एन | T76N | T76S | |
| व्यास (मिमी) | 41,51 | 51,76,90 | 90,100,110,115,130 | 130,150,160,180,200 | ||||
|
कठोर क्रॉस बिट (भूतपूर्व) |
छोटे शिलाखंडों के साथ ढीली से मध्यम घनी स्थिति के लिए कठोर क्रॉस बिट। | |||||||
|
टंगस्टन क्रॉस बिट (ईएक्सएक्स) |
मेटेशन के लिए सॉफ्ट से मीडियम रॉक के लिए टीसी क्रॉस बिट | |||||||
|
कठोर बटन बिट (ईएस) |
बोल्डर के साथ गैर-समेकित चट्टान के लिए कठोर बुटन बिट। | |||||||
|
टंगस्टन कार्बन बटन बिट (ईएसएस) |
फॉर्मेशन के लिए मीडियम रॉक के लिए टीसी इंसर्ट के साथ बटन बिट। | |||||||
|
कठोर आर्च बिट (ईसी) |
गैर-समेकित मिट्टी के लिए अनुकूलित ज्यामिति के साथ कठोर ड्रिल बिट छोटे पत्थरों के साथ। |
|||||||
|
टंगस्टन कार्बन आर्क बिट (ईसीसी) |
नरम से मध्यम रॉक संरचनाओं के लिए अनुकूलित ज्यामिति के साथ टीसी ड्रिल बिट। | |||||||
|
कठोर बूंद केंद्र बिट (ईवाई) |
ढीली से मध्यम घनी जमीन की स्थिति के लिए कठोर क्रॉस बिट | |||||||
|
टीसी ड्रॉप सेंटर बिट (ईवाई) |
नरम से मध्यम रॉक संरचनाओं के लिए टीसी ड्रिल बिट। | |||||||
|
कास्टिंग मिट्टी बिट (ईडब्ल्यू) |
बहुत नरम से नरम कैली के लिए अनुकूलित ज्यामिति के साथ मिट्टी की ढलाई। | |||||||
| मशीनीकृत स्टील बिट या कैसरिंग स्टील बिट | ||||||||
एंकर नट
| R25N | R32N | R32S | R38N | आर51एल | आर51एन | T76N | T76S | |
| कुंजी आकार (मिमी) | 41 | 46 | 46 | 50 | 75 | 75 | 100 | 100 |
| लंबाई (मिमी) | १३५ | 45 | 45 | 55 | 70 | 70 | 80 | 80 |
| वजन (किलो / पीसी) | 0.25 | 0.35 | 0.35 | 0.5 | 1.55 | 1.55 | 3.6 | 3.6 |
| मशीनीकृत स्टील नट या कास्टिंग स्टील नट | ||||||||
टी-थ्रेड एंकर बोल्ट तकनीकी डेटा
| बार प्रकार |
बाहर व्यास (मिमी) |
व्यास के अंदर (मिमी) |
क्रॉस सेक्शन (मिमी2) |
अंतिम भार के.एन. |
उपज बिंदु के.एन. |
वज़न (किलो/एम) |
धागा बायाँ/ दायाँ हाथ |
| 30/11 | 30 | 1 1 | 446 | 320 | 260 | 3.3 | लिफ्ट या दाएं |
| 30/14 | 30 | 14 | 395 | 260 | २२० | 2.9 | लिफ्ट या दाएं |
| 30/16 | 30 | 16 | 382 | २२० | 180 | २.७ | लिफ्ट या दाएं |
| 40/16 | 40 | 16 | 879 | 660 | 525 | 7.0 | लिफ्ट या दाएं |
| 40/20 | 40 | 20 | 726 | 539 | 430 | 5.6 | लिफ्ट या दाएं |
| 52/26 | 52 | 26 | १३३७ | 929 | 730 | 10.0 | लिफ्ट या दाएं |
| 73/53 | 73 | 53 | ११६० | १६३० | 970 | 12.3 | लिफ्ट या दाएं |
| 73/56 | 73 | 56 | १०९४ | १४१४ | 785 | 11.1 | लिफ्ट या दाएं |
| 73/45 | 73 | 45 | २२६५ | १६३० | ११८० | 17.8 | लिफ्ट या दाएं |

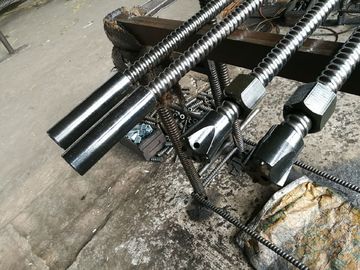

उत्पाद चित्र:
खोखले ग्राउटिंग एंकर बोल्ट की विशेषताएं
• कठिन जमीनी परिस्थितियों के लिए विशेष रूप से उपयुक्त।
• ड्रिलिंग, प्लेसमेंट और ग्राउटिंग के बाद से स्थापना की उच्च दर एक सिंगल में की जा सकती है
कार्यवाही।
• स्व-ड्रिलिंग प्रणाली एक आवरण वाले बोरहोल की आवश्यकता को समाप्त करती है।
• एक साथ ड्रिलिंग और ग्राउटिंग के साथ स्थापना संभव है।
• सभी दिशाओं में आसान स्थापना, ऊपर की ओर भी।
• सीमित स्थान, ऊंचाई और कठिन पहुंच वाले क्षेत्रों में काम करने के लिए उपयुक्त।
• सरल पोस्ट ग्राउटिंग सिस्टम।• जंग संरक्षण के लिए गर्म डूबा हुआ गैल्वनाइजिंग
टनलिंग और ग्राउंड इंजीनियरिंग में आवेदन
• रेडियल बोल्टिंग
• ढाल स्थिरीकरण
• फोरपोलिंग
• सूक्ष्म इंजेक्शन ढेर
• चेहरा स्थिरीकरण
• अस्थायी समर्थन एंकर
• पोर्टल की तैयारी
• मिट्टी की उर्वरता
