उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| नाम: | स्वयं ड्रिलिंग लंगर बोल्ट | क्षमता: | 200KN-8000KN |
|---|---|---|---|
| प्रकार: | एंकर बोल्ट, सेल्फ ड्रिलिंग एंकर | व्यास: | 25 मिमी -130 मिमी |
| रंग: | ग्राहकों के आधार पर | ड्रिल बिट व्यास: | 51 मिमी |
| हाई लाइट: | स्टील एंकर बोल्ट,स्वयं ड्रिलिंग एंकर |
||

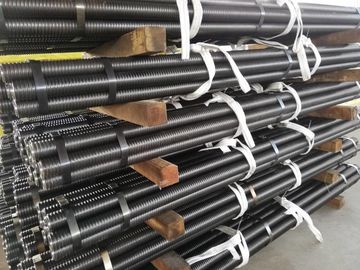

R32 स्व ड्रिलिंग एंकर बोल्ट व्यास 51 मिमी ड्रिल बिट के साथ
एंकर बोल्ट
एंकर बोल्ट का अर्थ है एक छड़ जो संरचनाओं या भू-तकनीकी भार को एक स्थिर रॉक संरचनाओं में स्थानांतरित करती है,
इसमें रॉड, ड्रिल बिट, कपलिंग, प्लेट, ग्राउटिंग स्टॉपर और नट शामिल हैं।इसका व्यापक रूप से टनलिंग में उपयोग किया गया है,
खनन, ढलान स्थिरीकरण, सुरंग रोग उपचार और भूमिगत कार्यों की छत का समर्थन।के लिए है
ढीली जमीन (मिट्टी, रेत भुरभुरी आदि) खोखली एंकर रॉड उच्च शक्ति के साथ सीमलेस ट्यूब से बनी होती है।
खोखले ग्राउटिंग एंकर बोल्ट की विशेषताएं:
खोखले डिजाइन, ग्राउटिंग ट्यूब फ़ंक्शन को लागू करें, पारंपरिक ग्राउटिंग के दौरान मोर्टार के नुकसान से बचें
ट्यूब बाहर खींच लिया। पूर्ण ग्राउटिंग, और परियोजना की गुणवत्ता में सुधार के लिए दबाव ग्राउटिंग प्राप्त कर सकते हैं।
केंद्र अच्छा है, मोर्टार बोल्ट बॉडी को एक साथ लपेट सकता है, ताकि वह साथ में जंग से बच सके
टर्म सपोर्टिंग उद्देश्य।
धागे के ऑनसाइट प्रसंस्करण के बिना आसान स्थापना।इसे आसानी से एक प्लेट, अखरोट स्थापित किया जा सकता है।
सेल्ट-ड्रिलिंग एंकर बोल्ट विवरण
यह पूरी तरह से ड्रिलिंग, ग्राउटिंग और एंकरिंग निकायों को कर सकता है।
इसकी विस्तृत विशिष्टताएँ हैं।व्यास: 25-130 मिमी।
Qucik और आसान निर्माण, उच्च दक्षता।
आसपास की चट्टानों का इस्तेमाल किया।
एंकर बोल्ट
|
|
R25N |
R32N |
R32S |
R38N |
आर51एल |
आर51एन |
T76N |
T76S |
|
बाहर व्यास (मिमी) |
25 |
32 |
32 |
38 |
51 |
51 |
76 |
76 |
|
आंतरिक व्यास (मिमी) |
14 |
19 |
16 |
19 |
36 |
33 |
52 |
45 |
|
अंतिम भार क्षमता (केएन) |
200 |
280 |
360 |
500 |
550 |
800 |
1600 |
१९०० |
|
उपज भार क्षमता (केएन) |
१५० |
२३० |
280 |
400 |
450 |
630 |
१२०० |
1500 |
|
तन्यता ताकत, आरपी0.2 (एन/मिमी2) |
800 |
800 |
800 |
800 |
800 |
800 |
800 |
800 |
|
नम्य होने की क्षमता, आरपी0.2 (एन/मिमी2) |
650 |
650 |
650 |
650 |
650 |
650 |
650 |
650 |
|
वजन (किलो / एम) |
२.३ |
3.2 |
3.6 |
5.5 |
6.5 |
8.0 |
१६.० |
19.7 |
|
धागा प्रकार (बायां हाथ) |
आईएसओ10208 |
आईएसओ1720 |
MAIT76 मानक |
|||||
|
इस्पात श्रेणी |
En10083-1 En10083-1 (मिश्र धातु संरचना स्टील) |
|||||||
|
कार्बन स्टील की तुलना में, मिश्र धातु संरचना स्टील में उच्च जंग-रोधी क्षमता और उच्च यांत्रिकता होती है। |
||||||||
स्थिरक का पत्तर
|
|
R25N |
R32N |
R32S |
R38N |
आर51एल |
आर51एन |
T76N |
T76S |
|
आयाम (मिमी) |
१५०*१५० |
200*200 |
200*200 |
200*200 |
200*200 |
250*250 |
250*250 |
250*250 |
|
मोटाई (मिमी) |
8 |
10 |
12 |
12 |
20 |
40 |
40 |
40 |
|
होल व्यास (मिमी) |
30 |
35 |
35 |
41 |
60 |
60 |
80 |
80 |
|
वजन (केजी / पीसी) |
१.४ |
3 |
3.7 |
3.6 |
8.8 |
18.5 |
१८ |
१८ |
|
शीत ज्यामिति के साथ विकृत |
||||||||

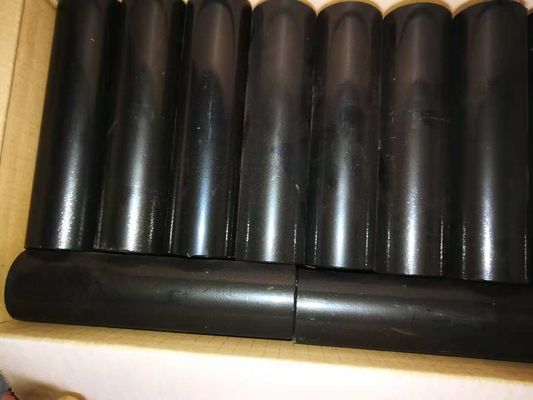

एंकर युग्मन
| R25N | R32N | R32S | R38N | आर51एल | आर51एन | T76N | T76S | |
| बाहरी व्यास (मिमी) | 35 | 42 | 42 | 52 | 63 | 63 | 95 | 95 |
| लंबाई (मिमी) | १२० | 145 | 160or190 | 180 | 180 | 200 | 200 | 200 |
| वज़न | 0.45 | 0.7 | 0.75 | १.४ | १.७ | 1.9 | 6.4 | 6.4 |
| मशीनीकृत स्टील युग्मन मध्य स्टॉप | ||||||||
ड्रिल की बिट
| R25N | R32N | R32S | R38N | आर51एल | आर51एन | T76N | T76S | |
| व्यास (मिमी) | 41,51 | 51,76,90 | 90,100,110,115,130 | 130,150,160,180,200 | ||||
|
कठोर क्रॉस बिट (भूतपूर्व) |
छोटे शिलाखंडों के साथ ढीली से मध्यम घनी स्थिति के लिए कठोर क्रॉस बिट। | |||||||
|
टंगस्टन क्रॉस बिट (ईएक्सएक्स) |
मेटेशन के लिए सॉफ्ट से मीडियम रॉक के लिए टीसी क्रॉस बिट | |||||||
|
कठोर बटन बिट (ईएस) |
बोल्डर के साथ गैर-समेकित चट्टान के लिए कठोर बुटन बिट। | |||||||
|
टंगस्टन कार्बन बटन बिट (ईएसएस) |
फॉर्मेशन के लिए मीडियम रॉक के लिए टीसी इंसर्ट के साथ बटन बिट। | |||||||
|
कठोर आर्च बिट (ईसी) |
गैर-समेकित मिट्टी के लिए अनुकूलित ज्यामिति के साथ कठोर ड्रिल बिट छोटे पत्थरों के साथ। |
|||||||
|
टंगस्टन कार्बन आर्क बिट (ईसीसी) |
नरम से मध्यम रॉक संरचनाओं के लिए अनुकूलित ज्यामिति के साथ टीसी ड्रिल बिट। | |||||||
|
कठोर बूंद केंद्र बिट (ईवाई) |
ढीली से मध्यम घनी जमीन की स्थिति के लिए कठोर क्रॉस बिट | |||||||
|
टीसी ड्रॉप सेंटर बिट (ईवाई) |
नरम से मध्यम रॉक संरचनाओं के लिए टीसी ड्रिल बिट। | |||||||
|
कास्टिंग मिट्टी बिट (ईडब्ल्यू) |
बहुत नरम से नरम कैली के लिए अनुकूलित ज्यामिति के साथ मिट्टी की ढलाई। | |||||||
| मशीनीकृत स्टील बिट या कैसरिंग स्टील बिट | ||||||||

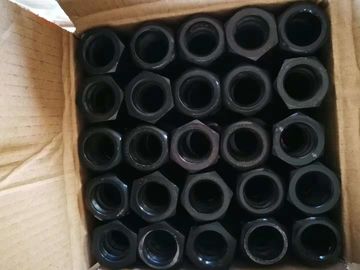

एंकर नट
| R25N | R32N | R32S | R38N | आर51एल | आर51एन | T76N | T76S | |
| कुंजी आकार (मिमी) | 41 | 46 | 46 | 50 | 75 | 75 | 100 | 100 |
| लंबाई (मिमी) | १३५ | 45 | 45 | 55 | 70 | 70 | 80 | 80 |
| वजन (किलो / पीसी) | 0.25 | 0.35 | 0.35 | 0.5 | 1.55 | 1.55 | 3.6 | 3.6 |
|
मशीनीकृत स्टील नट या कास्टिंग स्टील नट |
||||||||
टी-थ्रेड एंकर बोल्ट तकनीकी डेटा
|
बार प्रकार |
बाहर व्यास (मिमी) |
के भीतर व्यास (मिमी) |
क्रॉस सेक्शन (मिमी2) |
परम भार के.एन. |
उपज बिंदु के.एन. |
वज़न (किलो/एम) |
धागा बायाँ/ दायाँ हाथ |
|
30/11 |
30 |
1 1 |
446 |
320 |
260 |
3.3 |
लिफ्ट या दाएं |
|
30/14 |
30 |
14 |
395 |
260 |
२२० |
2.9 |
लिफ्ट या दाएं |
|
30/16 |
30 |
16 |
382 |
२२० |
180 |
२.७ |
लिफ्ट या दाएं |
|
40/16 |
40 |
16 |
879 |
660 |
525 |
7.0 |
लिफ्ट या दाएं |
|
40/20 |
40 |
20 |
726 |
539 |
430 |
5.6 |
लिफ्ट या दाएं |
|
52/26 |
52 |
26 |
१३३७ |
929 |
730 |
10.0 |
लिफ्ट या दाएं |
|
73/53 |
73 |
53 |
११६० |
१६३० |
970 |
12.3 |
लिफ्ट या दाएं |
|
73/56 |
73 |
56 |
१०९४ |
१४१४ |
785 |
11.1 |
लिफ्ट या दाएं |
|
73/45 |
73 |
45 |
२२६५ |
१६३० |
११८० |
17.8 |
लिफ्ट या दाएं |
